产品描述




国产金相显微镜示例：

国产正置金相显微镜示例1：


 光学系统

 无限远光学系统

 超大视野目镜

 WF10X/20

 WF10X/20，十字分划目镜

 WF15X/16

 WF20X/12

 无穷远平场消色差物镜

 5X/0.12/∞/- (BF/DF)         LWD 10mm

 10X/0.25/∞/-(BF/DF)        LWD 10mm

 20X/0.4/∞/0(BF/DF)         LWD 5mm

 50X/0.75/∞/0(BF/DF)        LWD 1.3mm

 100X/0.90(Dry)/∞/0(BF/DF)  LWD 0.7mm

 观察头

 铰链式双目观察头，30°倾斜，瞳距48-75mm

 铰链式三目观察头，30°倾斜，瞳距48-75mm

 柯勒照明

 12V/50W卤素灯，预置中心、亮度连续可调

 起偏镜、检偏镜

 微分干涉  DIC

 绿、灰滤色片，色温片和磨砂玻璃

 调焦系统

 粗微动同轴调焦，微调格值2μm，粗动松紧调节，移动范围30mm

 转换器

 内向式五孔转换器


 矩形三层活动平台 188X148mm，移动范围78mmX54mm

 附件

 压平机

 摄影附件

 物镜测微尺

国产正置金相显微镜示例2：


型号

技术参数

目镜

WF10X(Φ22mm)，

物镜

无限远长距平场消色差物镜(无盖玻片)PL 5X/0.12            工作距离:26.3mm

无限远长距平场消色差物镜(无盖玻片)PL L10X/0.25          工作距离:20.2mm

无限远长距平场消色差物镜(无盖玻片) PL L20X/0.40（弹簧） 工作距离：8.8 mm

无限远长距平场消色差物镜(无盖玻片) PL L50X/0.70（弹簧） 工作距离：3.68 mm


无限远长距平场消色差物镜(无盖玻片) PL L100X/0.85（干式）工作距离0.4mm（选配）

目镜筒

铰链式三目镜,倾斜30˚,内置检偏振片,可进行切换 ；瞳距调节范围 55-75mm,屈光度±5可调。

落射照明系统

6V 30W卤素灯,亮度可调


落射照明器带 (黄,蓝,绿)滤色片和磨砂玻璃

视场光栏和孔径光栏大小可调节，可插入式起偏振片，可进行偏光观察和摄影

透射照明系统

阿贝聚光镜  NA.1.25  可上下升降 。蓝滤色片和磨砂玻璃

集光器，卤素灯照明适用(内置视场光栏) ，6V 30W 卤素灯,亮度可调

调焦机构

粗微动同轴调焦, 微动格值:2μm,带锁紧和限位装置

转换器

五孔(内向式滚珠内定位)

载物台

双层机械移动式(尺寸:210mmX140mm,移动范围:75mmX50mm)

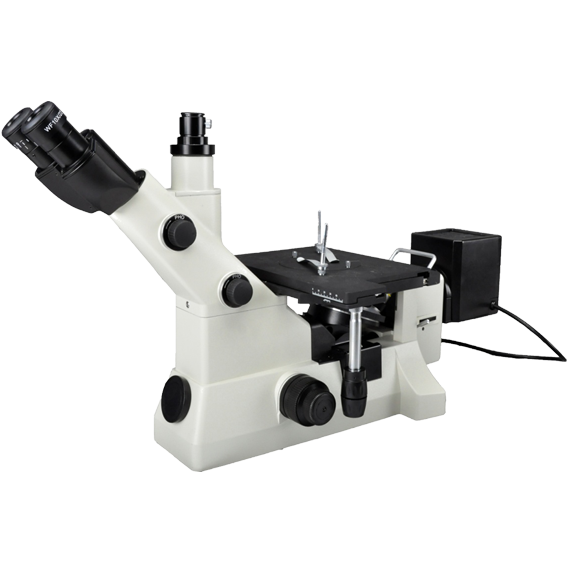

国产倒置金相显微镜示例1：

1

目镜：大视野目镜 10X( Ф 22mm)、目镜 12.5X( Ф 14mm)、分划目镜10X

2

目镜筒：铰链式双目镜筒(倾斜45˚,可100%通光摄影) ，其中一个带视度调节环

3

物镜转换器：五孔物镜转换器(滚珠内定位)

4

调焦机构：带限位和调节松紧装置的同轴粗微动调焦系统，微动手轮格值为 : 0.002 mm

5

物镜类型

物镜倍率

数值孔径

工作距离mm

盖玻片厚度（mm）

无限远长工作距离平场消色差物镜

10X

0．25

20．2

0

20X

0．40

8.80

0

50X

0．70

3.0

0

100X（干式）

0．85

0.40

0


放大倍数：光学放大：100-1000X，系统最大放大倍数： 4000X

6

载物台：双层机械移动式载物台，载物台尺寸：240mmX200mm，移动范围:横向30mm，纵向：30mm ，中间带可旋转圆形载物板

7

瞳距调节范围： 53mm~75mm

8

偏光装置：插入式起偏、检偏装置，可360度旋转检偏镜，起偏和检偏均可移出光路

9

照明系统：落射式柯勒照明，带孔径光栏和视场光栏调节，12V30卤素灯照明，亮度可调

10

滤色片：插片式蓝、黄、绿、磨砂滤色片

国产倒置金相显微镜示例2：


 光学系统

 无限远系统 总放大倍数50X-2000X

 超大视野目镜

 WF10X/22

 WF10X/20，十字分划目镜

 WF15X/16

 WF20X/12

 无穷远长工作距离
平场消色差物镜

 5X/0.12/∞/0(BF/DF)         LWD 10mm

 10X/0.25/∞/0(BF/DF)        LWD 10mm

 20X/0.4/∞/0(BF/DF)         LWD 5mm

 50X/0.75/∞/0(BF/DF)        LWD 1.3mm

 100X/0.9/∞/0(BF/DF)        LWD 0.7mm

 观察头

 铰链式双目观察头，30°倾斜，瞳距48-75mm

    具有两个数码通道，可同时接两个相机，分光比 R:T=50:50；R:T=100:0/100:

 柯勒照明

 12V/50W卤素灯，预置中心、亮度连续可调

 起偏镜、检偏镜

 微分干涉   DIC

    内置转盘式5个，绿、蓝、黄、灰滤色片和磨砂玻璃

 调焦系统

 粗微动同轴调焦，微调格值2μm，粗动松紧调节，移动范围向上1mm,向下7mm

 转换器

 内向式五孔转换器

 载物台

 矩形双层活动平台 226X178mm，移动范围40mmX40mm

 小平台：Φ20，Φ30，水滴形

 附件

 摄影附件

 物镜测微尺 0.01mm
